使用手册
启动相机
拍摄功能介绍
检查拍摄对象
检查拍摄效果
暂存流程
专业版拍摄流程
拍摄记录
账号设置
常见问题
素材下载
启动相机
启动

第一步:接通电源,按下相机右后方的两个红色按钮,按钮变亮;

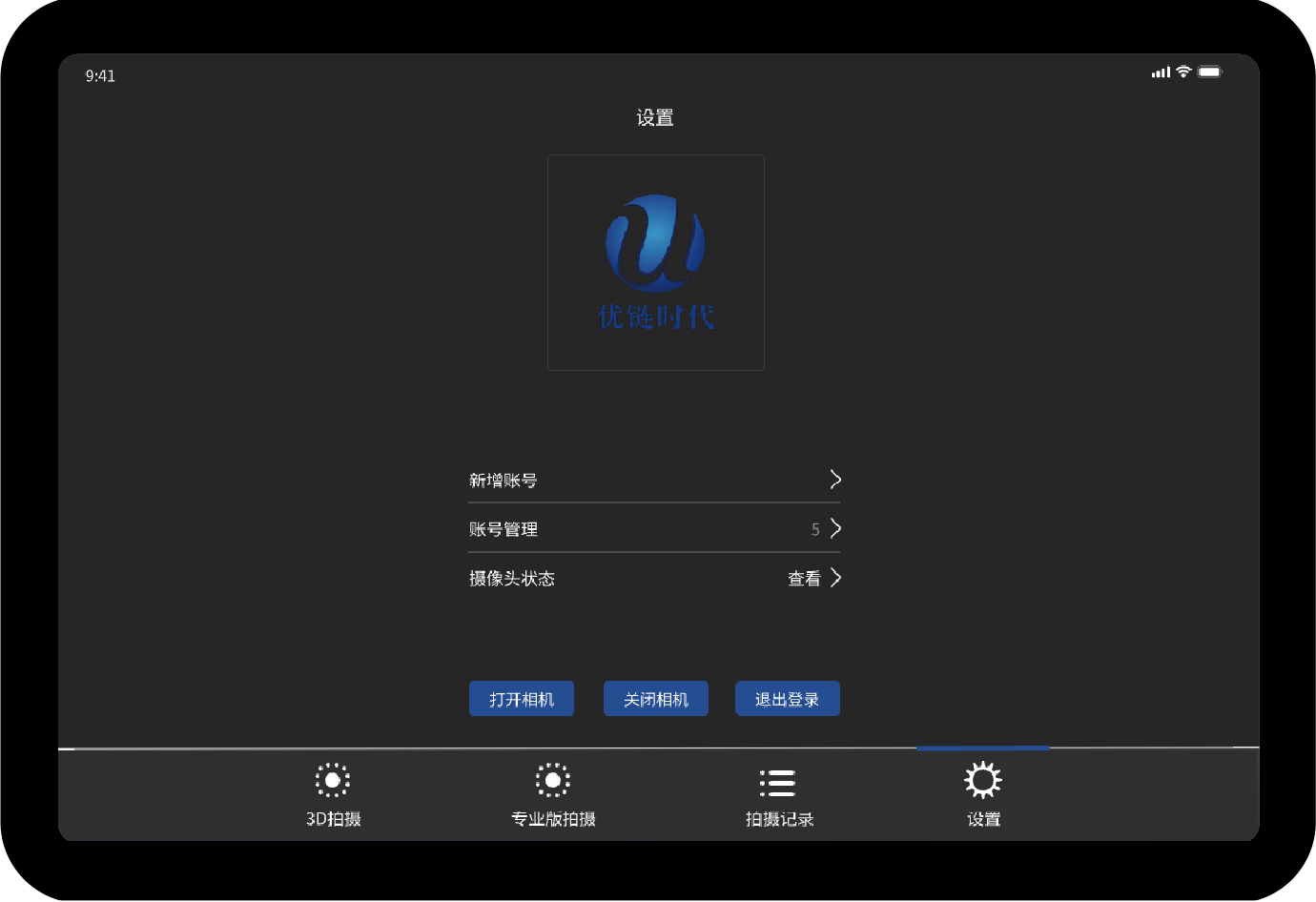

第二步:打开拍摄控制器,连接至云阵相机WiFi,打开优链云阵相机APP,进入设置页面,点击开启相机;

第三步:拍摄舱灯光自动亮起,系统启动,启动时间5分钟左右,期间请勿操作拍摄。

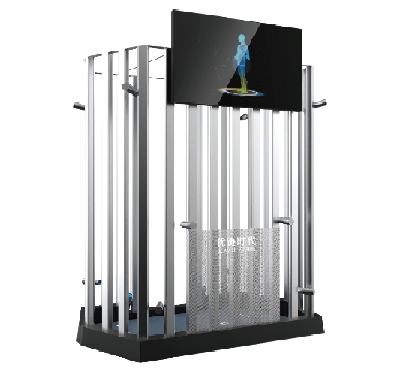

  • 云阵相机拍摄舱
  • 3D建模计算机
  • 拍摄控制器
关机与再次开机

软件关机: 通过拍摄控制器关闭云阵相机;通过软件关机,可以通过软件直接开机。

硬件关机:按下云阵相机背面开启/关机键,1分钟后,可以切换该开关重新开机。

断电关机:断电后强制关机,1分钟后重新通电,相机自动重新开机。

(不建议频繁断电关机)

配对

每台云阵相机都有一台对应的控制器。使用前,控制器需要连接到云阵相机所在加密网络,系统会自动配对。 配对成功后页面底部会提示“APP已经连接至云阵相机网络”。

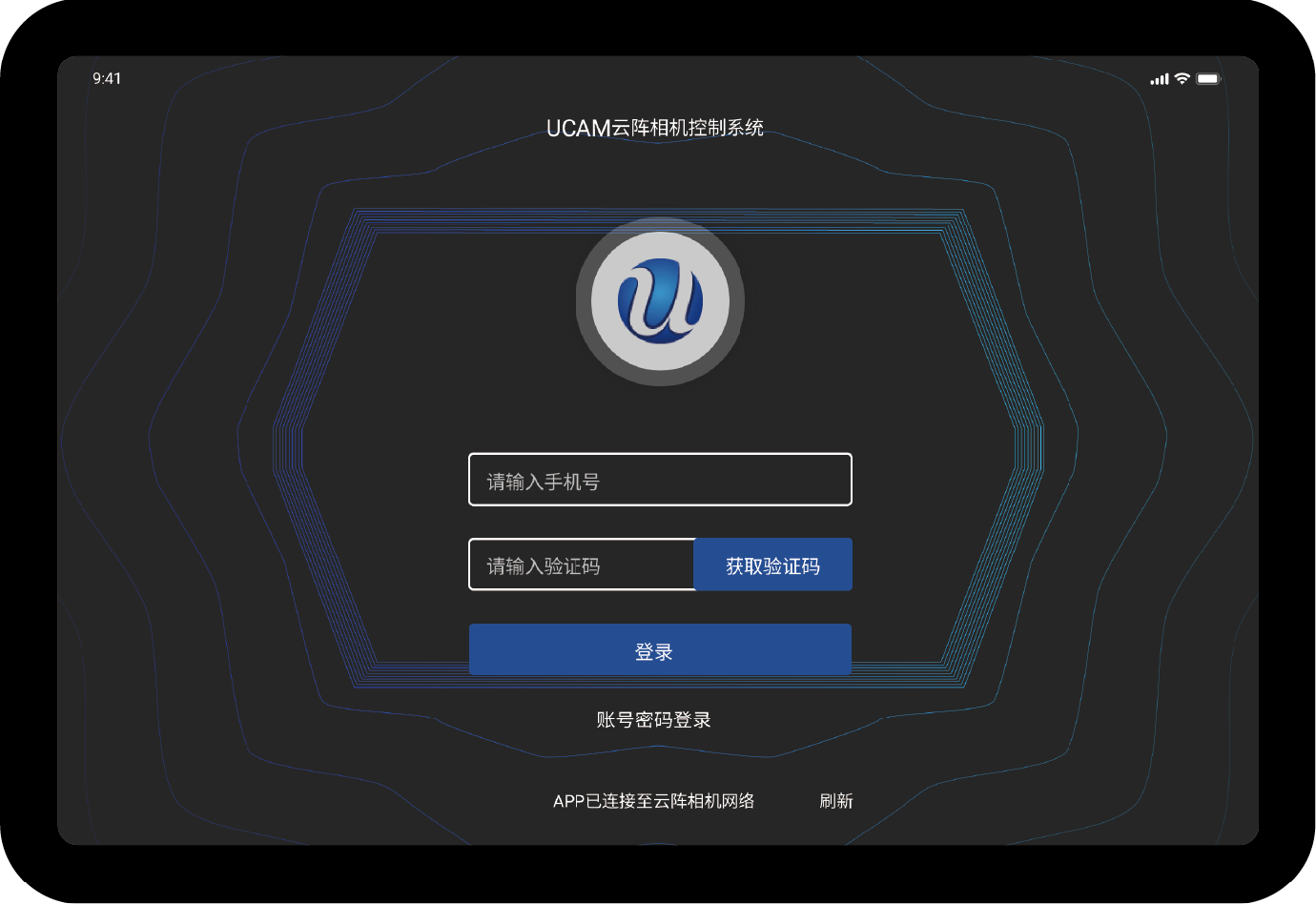

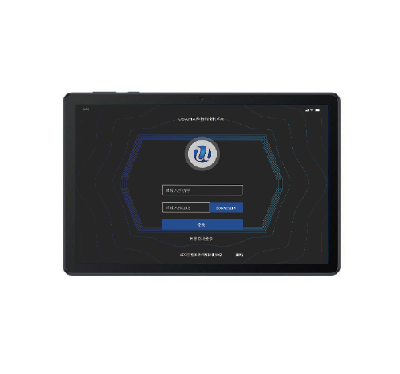

登录

配对成功后,可使用手机验证码进入登录。每台相机都会分配一个主账号,用于登录以及管理相机。

拍摄功能介绍
1、拍摄界面

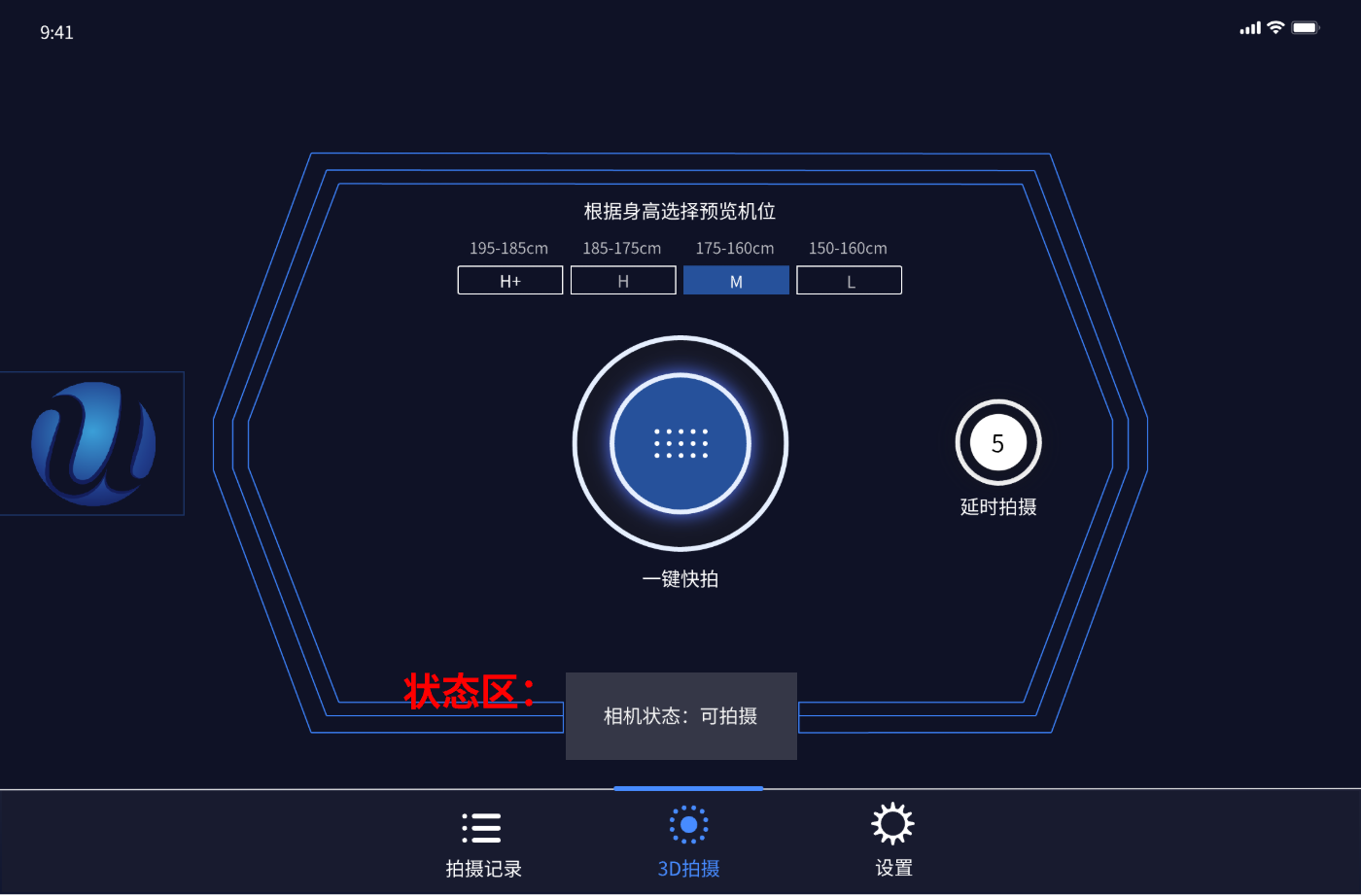

状态区

正常开机后,相机有两种状态:可拍摄和上传中;

完成拍摄并上传后,相机状态变为上传中状态,下方显示上传进度,上传完成后,状态自动变回可拍想状态。

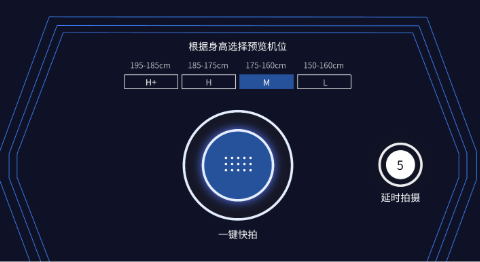

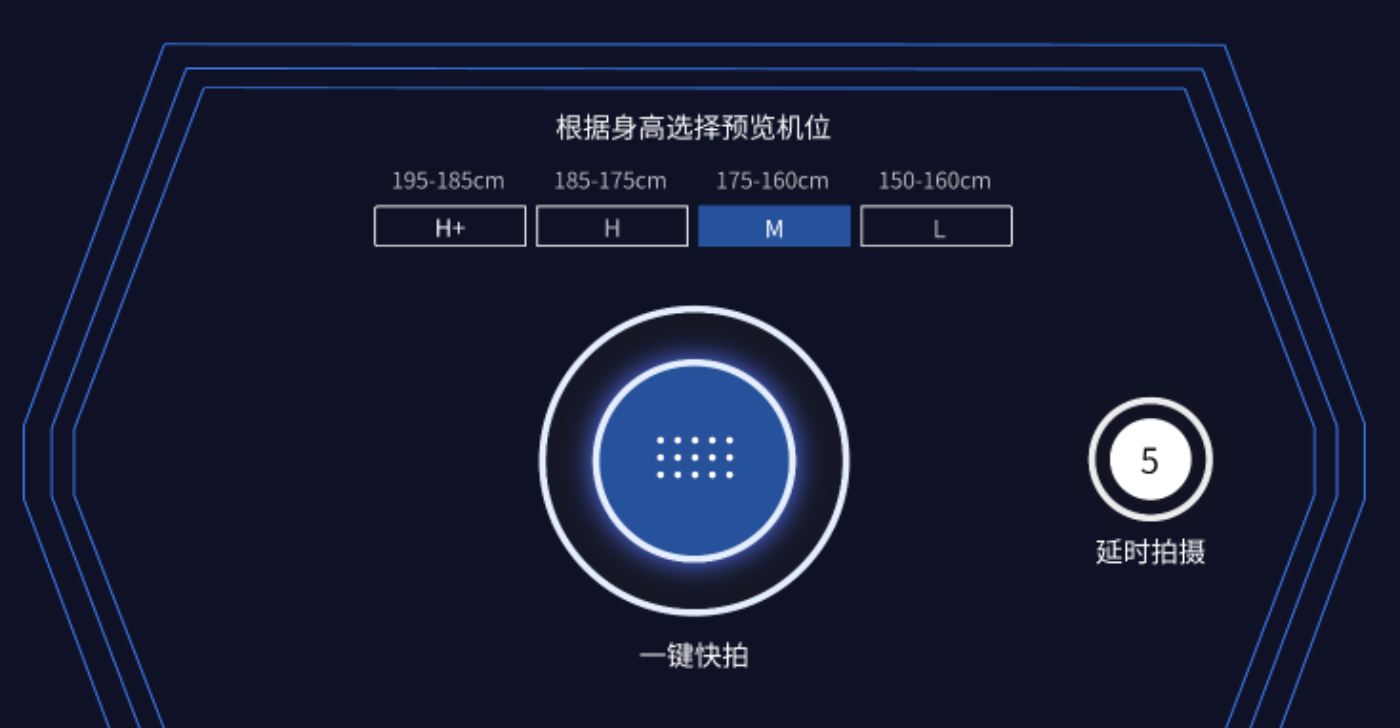

拍摄区

拍摄区域左边拍摄按钮实现拍摄,可点击自拍模式,将在点击拍摄按钮5秒后完成拍摄,拍摄完成后会生成预览照片, 右侧可以根据拍摄对象的身高,灵活选择预览的机位。

2、拍摄流程

完成开机后, 可以开始3D拍摄。

第一步:检查拍摄对象

观察被拍人的着装、配饰以及发型,是否符合拍摄要求。详情请参阅后文“检查拍摄对象”小节。

第二步:根据身高,选好预览机位

为了提高效率,在拍摄前先选择好预览机位。185cm以上可选择HH,170cm-185cm可选择H,155-170cm可选择M低于155cm可选择L;拍完后若发现预览机位没拍到正脸,可以重新选择,不用重拍。

第三步:确认拍摄姿势

将被拍人引导入相机内,按拍摄姿势要求正确摆好A-pose,并保持稳定。详情请参阅后文“引导拍摄姿势”小节。

第四步:一键拍摄

将被拍人,站好apose之后,点击蓝色拍摄按钮,完成拍摄。

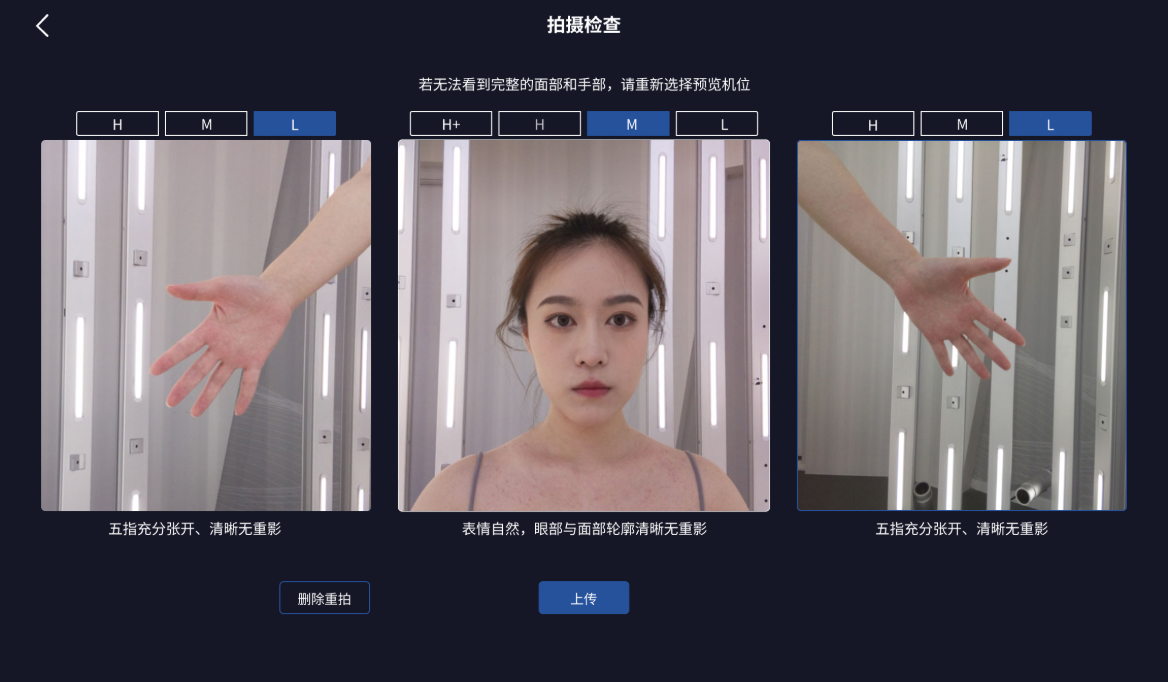

第五步:预览确认

拍完后,会显示面部拍摄信息,检查是否抖动,表情是否合适。若不合适,则删除重新拍摄。若无法看到完整面部,则通过右侧按钮重新选择预览图片。 (详细的检查要求,参看“检查拍摄效果”)

第六步:上传或暂存

确认预览信息,点击上传,拍摄数据会上传到建模服务器并自动完成建模。拍摄上传会占用网络大约30秒,30秒内无法继续拍摄,若下一个拍摄比较着急,可选择暂存,等待空闲了再统一上传。

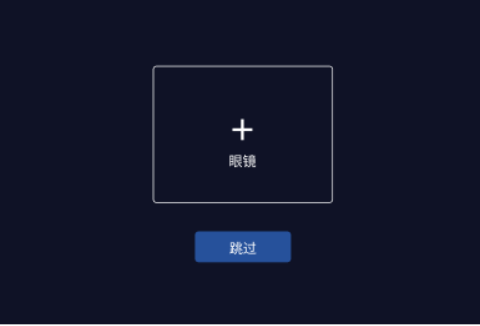

第七步:拍摄眼镜(若有)

若被拍人是佩戴眼镜的,点击“添加眼镜”按钮,可以为被拍人拍摄眼镜照片并上传。优链数字分身将基于该照片,为数字分身创建眼镜模型。

若无眼镜,则直接点击跳过。

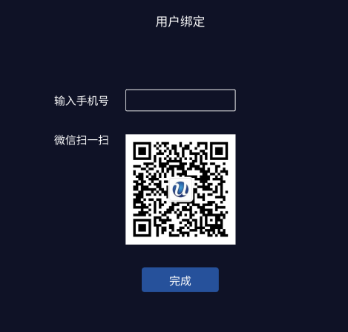

第八步:扫码或填写手机号

上传后,界面弹出本次拍摄的专属二维码,提示用户使用微信扫描,扫描后会进入小程序,引导被拍人完成手机号授权。扫码后点击“完成扫码”按钮,即完成本次拍摄。

若当前拍摄者没有带手机,点击“添加拍摄对象”按钮,手动输入姓名与手机号,完成拍摄数据与本人手机号绑定。

检查拍摄对象

优链3D云阵相机对拍摄对象有一定的要求规范,符合规范的拍摄对象,能获得更高的数字分身质量。而一些特定的物件,需要避免出现在拍摄对象身上,以确保模型质量符合基本要求。

检查内容:服装、配饰、发型
评价标准:
服装越合身、款式越简约越好
配饰越少越好
发型越简短有型越好
一、服装越合身、款式越简约越好

着装越贴合躯体,拍摄后创建数字分身,动态效果越好。

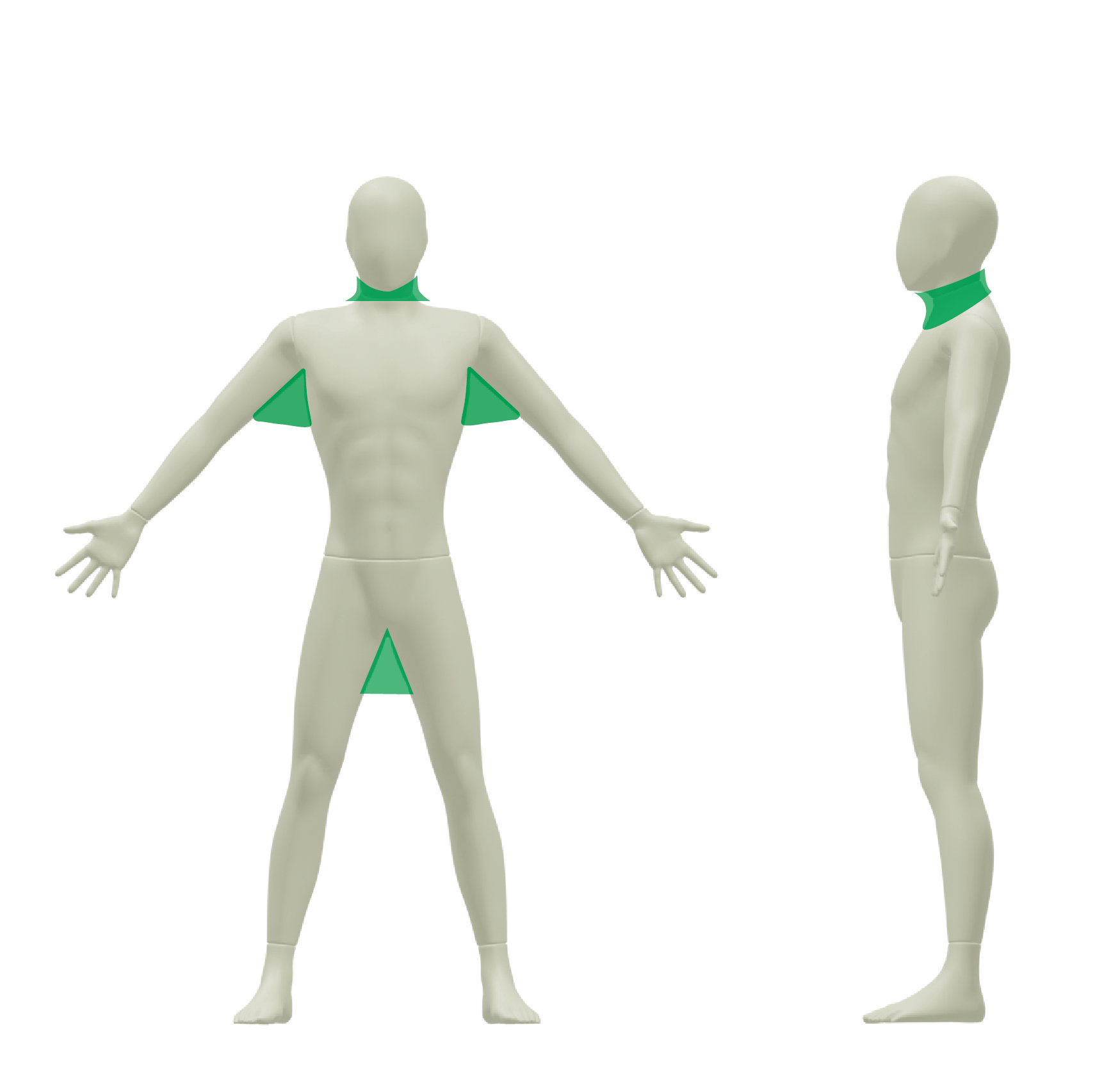

如右图所示:若服装太宽松,在颈部、腋下、裆部超出绿色区域,则不建议拍摄。例如:裙群、吊裆裤、高领蝙蝠袖等款式。

二、配饰越少越好

配饰往往具有以下特征:细小且结构复杂、材质特殊、容易飘动或颜动,容易遮挡或被遮挡。这些特点会影响云阵相机对其进行扫描与三维重建

三、发型越简短有型越好

人体毛发极其精细,可以有千万种变化。飘逸的长发不仅容易被气流扰动无法固定,同时遮挡脖子的拍摄。为了让数字分身能在更多场景运用,需要对长发进行束发或者盘发处理,让头发整齐有型,不遮挡面部,尽量少遮挡颈部。

长发可做以下处理

整齐简单的马尾

各类规整的盘发

避免直接拍摄如下发型

遮挡面部

遮挡肩部、前胸

头发细碎、凌乱

四、避免穿戴的材质或面料

基于云阵相机的拍摄原理,部分材质面料无法被准确扫描与三维重建,这类材质面料面积越大,这整体的成像效果影响越大,拍摄前需要着重检查,若其直径或单边尺寸超过2cm,则建议取下或者更换。

第一类:镜面或高反光材质
第二类:透明、半透明
第三类:细长丝状
特殊处理对象:眼镜

拍摄环节,按要求需摘下透明材质的眼镜。优链数字分身系统具备添加眼镜的功能,在数字分身创建之后为其佩戴眼镜。 详细操作请参阅数云阵相机拍摄软件介绍章节。

检查拍摄效果

拍摄仅需1秒,期间身体各部位要保持稳定,特别注意以下细节:

1.头部、表情稳定,不眨眼;

2.手臂不晃动;

3.手指不抖动;

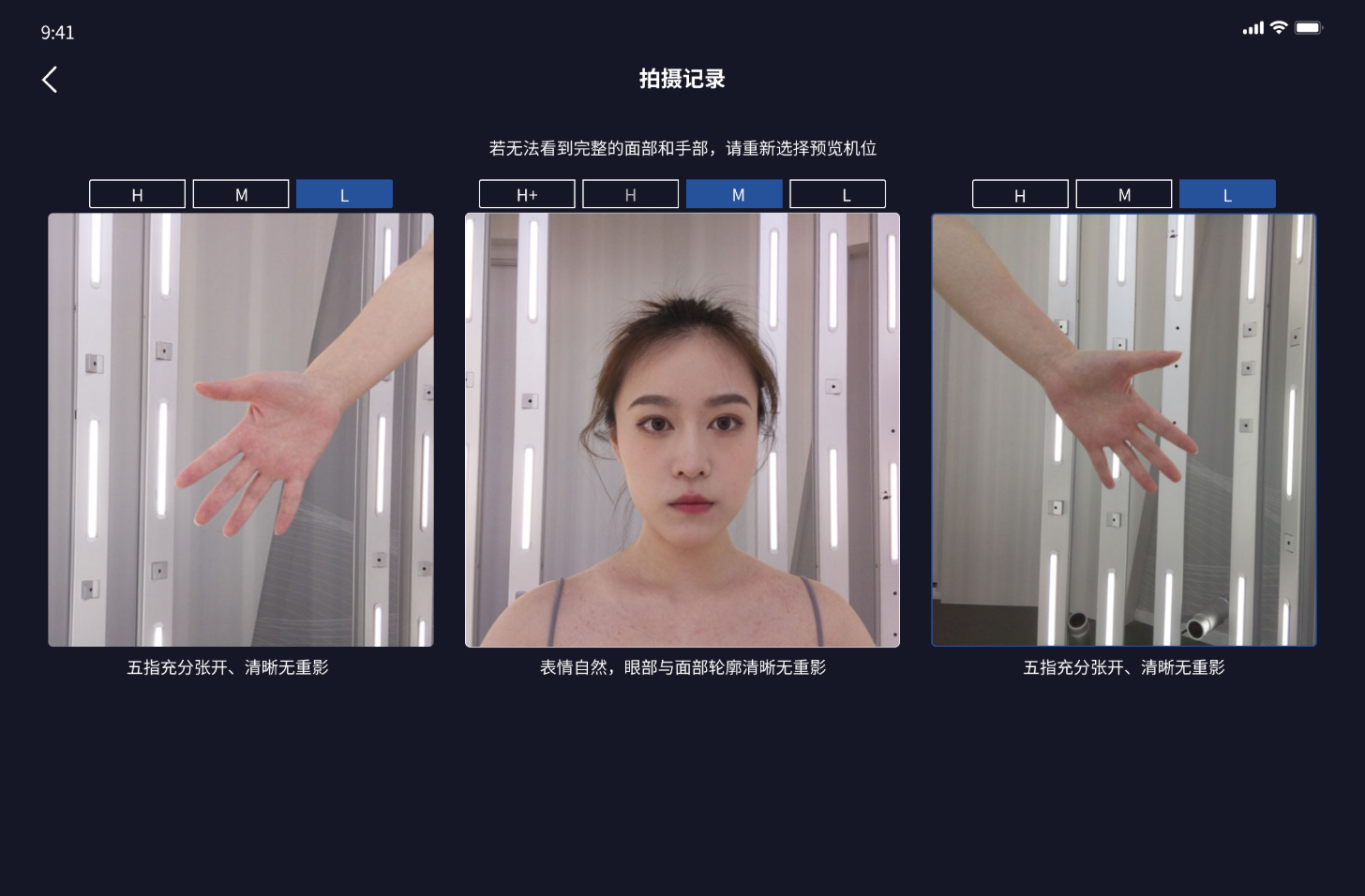

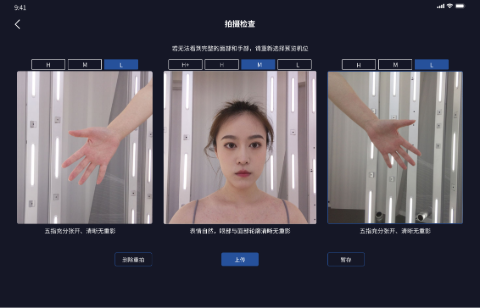

拍摄完成后选择合适机位检查面部、左手及右手预览图片:

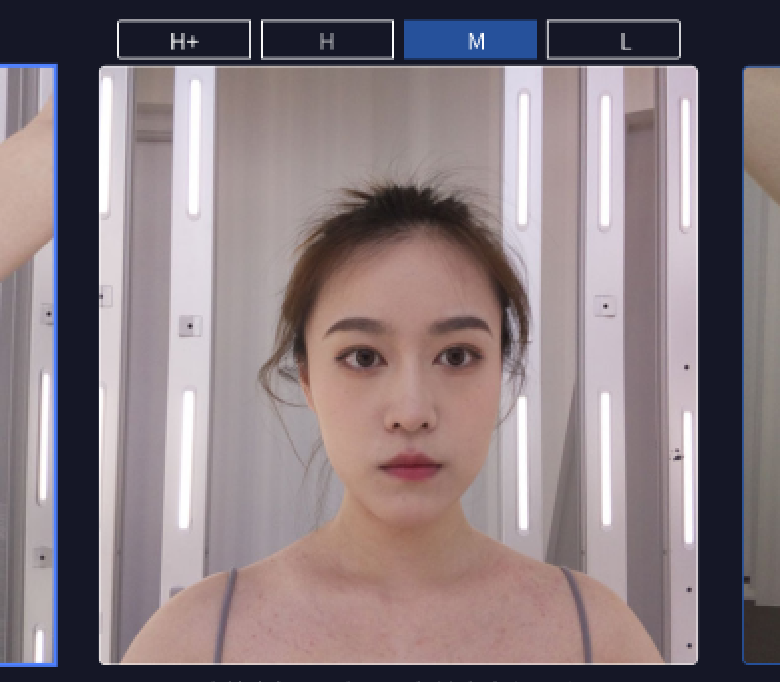

面部预览被拍摄者身高低于155cm可选择L,155cm-170cm可选择M,170cm-185cm可选择H,185cm以上可选择HH;

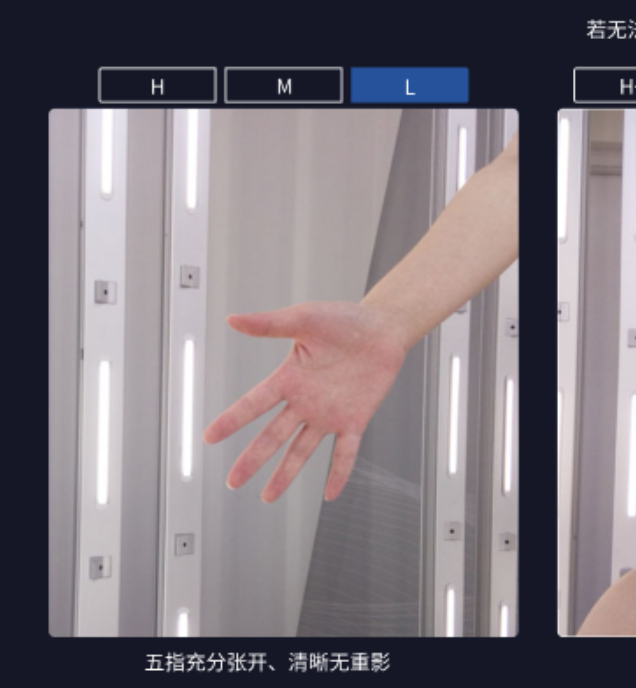

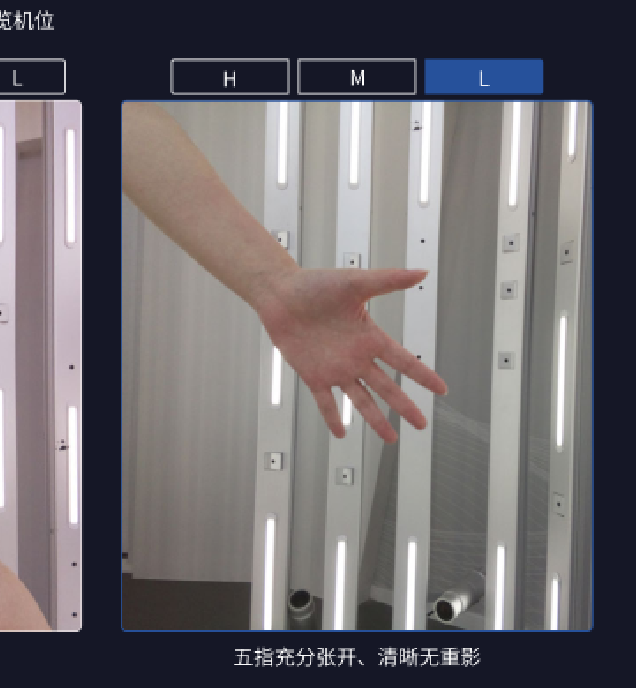

左手预览被拍摄者身高低于155cm可选择LL,155cm-170cm可选择LM,170cm以上可选择LH;

右手预览被拍摄者身高低于155cm可选择RL,155cm-170cm可选择RM,170cm以上可选择RH;

以下情况一定要删除重拍:

1.在拍摄的1秒钟时间里被拍摄者拍摄姿势发生改变,或眨眼导致画面中眼睛闭合;

2.预览图片人物模糊;

3画面过暗或过曝

拍除拍摄问题后,邀请被拍者确认表情是否满意,若不满意,建议删除重拍

暂存流程

拍摄及预览确认后,可选择上传或暂存。上传后,系统会自动创建3D模型,在拍摄记录的已上传列表中可查看;若遇到特殊情况例如:没有网络、或上传排队过多,可选择暂存,会将数据存至拍摄记录的未上传列表。

点击列表可进入查看详细信息,点击未上传列表中的上传后,系统将自动创建3D模型并且该条记录会移至已上传列表中,点击二维码会重新弹出添加眼镜流程(可跳过)并最终显示与该用户信息绑定的二维码,详情请参阅后文“拍摄记录”小节。

专业版拍摄流程

使用专业版拍摄可以同时显示脸部、左、右手三个视图的预览画面。 (注;图片预览速度会变慢。)其拍摄流程与3D拍摄相同。详情请参阅前文“拍摄功能介绍--2.拍摄流程”小节。

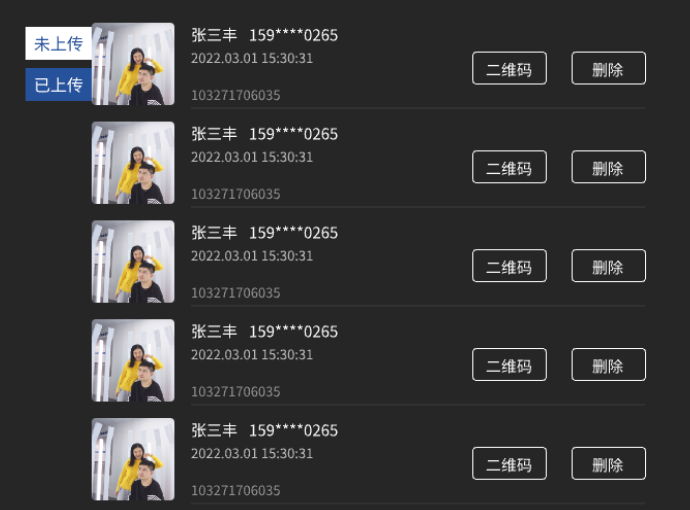

拍摄记录

该界面记录拍摄数据,分为未上传、已上传两个列表。

上方有搜索功能可查找相应时间的数据,重置后恢复默认日期数据显示

下方分为未上传和已上传列表,拍摄后暂存的数据会放至未上传列表中,拍摄后上传的数据会放至已上传列表中。点击未上传列表中的上传后,系统将自动创建3D模型并且该条记录会移至已上传列表中;

点击列表可进入查看详细的拍摄数据;

点击二维码可重新弹出添加眼镜流程(可跳过)并最终弹出与数据关联的二维码。若在暂存或上传时操作失误,被拍摄者未及时扫描到二维码可进入拍摄记录相应列表中寻找对应的二维码重新扫描绑定。

账号设置
登录账号

为确保相机拍摄及数据安全,优链云阵相机控制系统通过手机号验证登录。 每台相机都会配有一个主账号,用于登录及管理相机。

管理子账号

主账号登录后,可以在设置页面,新增和删除子账号。通过子账号灵活设置相机现场运营人员。

常见问题
问题一: 无法登陆

为确保相机拍摄及数据安全,优链云阵相机控制系统通过手机号验证登录。 每台相机都会配有一个主账号,用于登录及管理相机。

问题2:点击拍摄无反应

请检查控制器APP是否连接至指定的WiFi,WiFi名中带有UA字样。连接后,退出APP重新打开。

问题3:拍摄对象没有带手机

在二维码页面,点击填写手机号,输入拍摄对象姓名及真实手机号。拍摄数据可绑定到其手机号下,之后可以用手机号登录小程序或者APP查看数字分身。

问题4:拍摄后预览效果不佳

点击删除按钮,删除拍摄数据,重新拍摄。

问题5:还没完成扫码,误操作“完成扫码按钮”

在拍摄记录中,找到对应的拍摄记录,点击“二维码”按钮,邀请拍摄对象扫码

问题6:拍摄完成后发现,拍摄对象或者拍摄姿势不完全符合要求怎么办?

建议重拍,否则会出现数字分身质量问题,甚至无法获得完整的3D模型

素材下载
以下是3D云阵相机拍摄的相关物料,可凭所需下载后自行打印粘贴:
源文件下载
源文件下载
